77
01-387/424 基建
这样一来管柱可以架设在少量的预制预应力混凝土桩上,
钢索则锚定在混凝土底盘上,压埋于地下。
对于一个100米高1.5兆瓦的风车,较之当下普遍的风车做
法,新做法在桅杆重量上(材料上)省去一半,而且新做法的
基础系统还可以方便地被拆卸。在结构刚度上,和结构的自
然振动频率上亦可以与当下普遍管柱构造风车的相关参数
相媲美。
这一新的风车安装结构体系,亦可以用来突破现有风车尺
寸的上限,大幅增加现有风车的发电功率,使桅杆部分仅承
受压力,解除由弯曲应力引起的桅杆部分的金属疲劳,更充
分合理利用基础。
施工的过程中,亦有很多便利之处:在风车零件运到施工现
场后,可以先行在地面上组装桅杆和旋转螺桨部分,然后利
用桅杆自身的钢索作为牵引设备将桅杆竖起(对页下图)。
这种安装方式避免了使用重型起重设备,也方便风车被设
置在偏远地区(见右图)。
2001年,意大利国家电力能源协会(
ENEL
)与
Legambiente
合作,为意大利南部的两个风电场组织了一次国际设计竞
赛。
我们提出了一个由5个2.5兆瓦的风电机组风车(桅杆高度高
于现有常见风车构造)组成的方案,替代了甲方所预想的由
15个0.8兆瓦的风电机组风车组。也因此在众多参赛作品中
被选中,并被邀请参加次年6月27日在罗马举行的方案发布
会。
这个风车结构系统的专利正在申请中。而一个高62.5米的
风电机发电的风车原型的专利,已经被德国风能评估社初
步认证为
IEC
II A
级,档案号为71480-5/2003.11.04。
同时我们还发展出另外一
个备选代方案,拉撑钢索
不再直接延伸出自己独立
的基础,而是链接到桅杆
圆台基座底部。但是在这
个方案里,很难做到桅杆
基础的小型化,但是桅杆
的重量反而增加。这个备
选方案可以适应用于海上
浮动型风车。

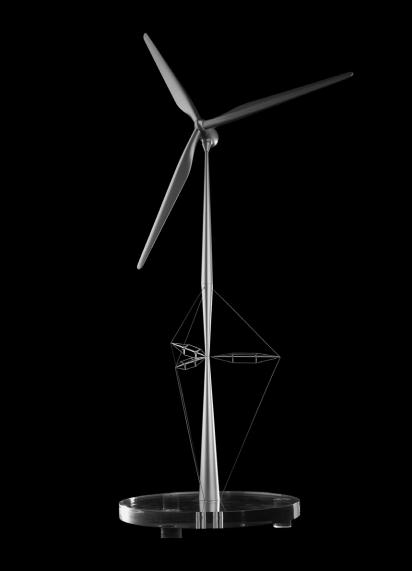

左上图:支撑桅杆体系模型
右上图:备选方案

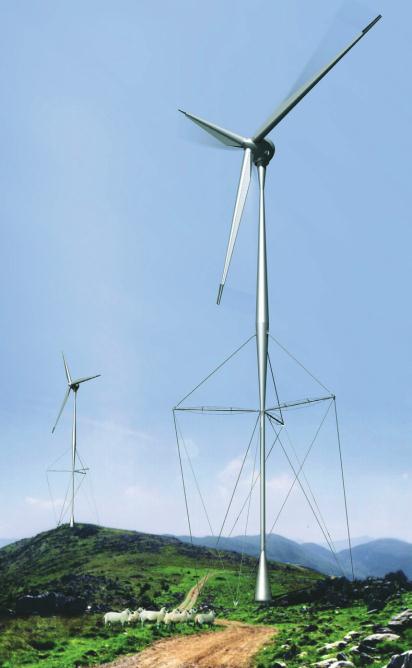

右下图:建造后环境效果图(位于
意大利南部山区)
