风力发电机轻型桅杆体系工程
时间：1999-2004年
地点：布鲁塞尔(比利时)
业主：
Fabricom
集团
http://www.fabricom-gdfsuez.com/
在谈及当下流行的风力发电中，使用风车产生绿色能源的
意愿与建造风车主体结构所花费的代价以及风车施工时所
需要的重型设备之间是矛盾冲突的。
在比利时最大的电力工业集团、拥有电力制造传输等方面
广泛经验的
Fabricom
集团公司的点名委托下，我们着手研
发一种新型更轻便更生态环保的发电风车构造。
运用我们研究总结出的“量指标法(
the volume indicator
method
)”，设计出一个轻于传统拉线桅杆的轻质支撑构
造：由三组双头螺栓钢缆索牵拉的螺柱构造桅杆。牵拉螺柱
的钢索向上以45度角链接到桅杆，向下垂直于地面链接到
地下。亦或，为了增加抗扭刚度，每组钢缆可以链接于桅杆
直径最大处与基础之间，再以一个垂直支架构造链接到地
下。在这两种构造中，三组附加的钢索构造在垂直面上都是
采用链接螺柱及桅杆到地上的方式。
以类似铰接的方式与螺柱体系连接的是一个100米高的钢制
桅杆主体：两个圆台，截面最大直径3米最小直径1米，最大
截面处相互连接成一体；圆台复合体的下端与截面直径1米
的管柱连接；管柱搁置在截面最大直径6米的基座上，基座
内安置了电机设备。这里的1米直径最小截面，是基于从发
电机组引下的输电的线路以及一部爬梯所需的基本空间面
积要求，而得到的最基本值。
功能：1.5百万瓦及以上风力发电机
所需的100米及以上的支撑桅杆体
系
规模：100米及以上高度大型风车
结构和材料：钢结构
状态：委托/研究报告

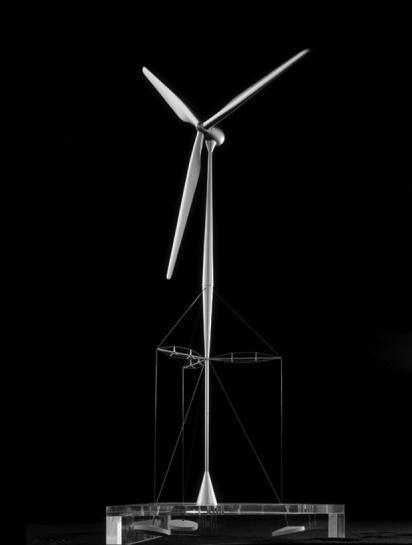

右上图：支撑桅杆体系模型

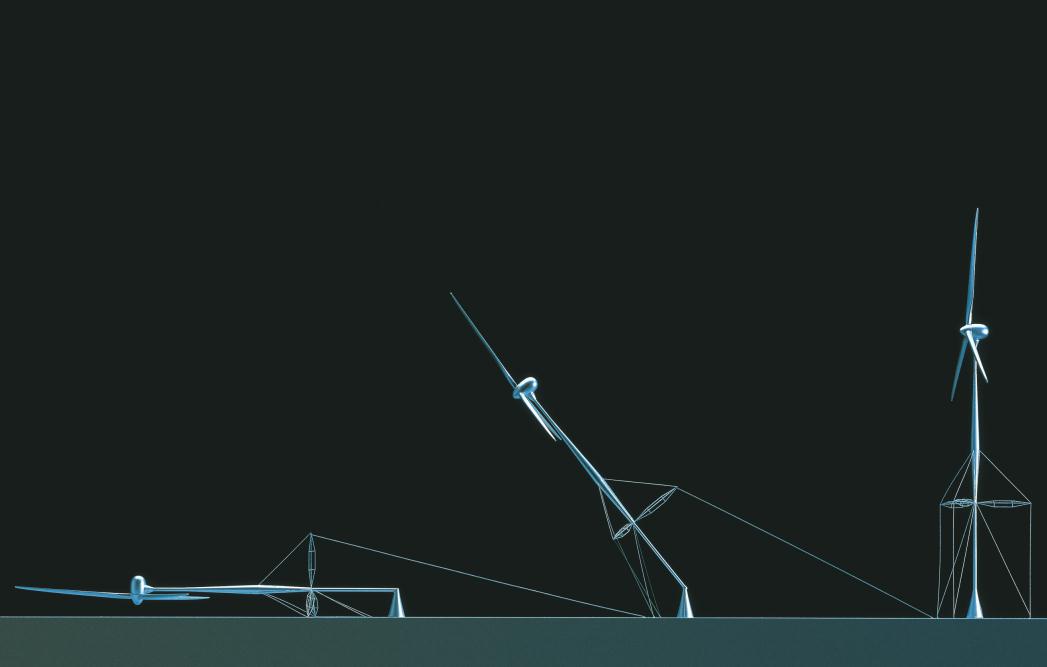

下图：支撑桅杆体系装配过程
